對于國產手機來說，“中端卷性能、高端卷影像”已經成了手機廠商們的共識。什么一英寸的索尼 IMX989 傳感器、潛望式長焦鏡頭、超級微距、長焦微距等等豪華配置。再結合上手機廠商自家的算法，如今的智能手機，在一定程度上代替了相機的功能。
但“沒有最卷、只有更卷”！超級大底、潛望長焦等配置，遠遠不是盡頭。最近有消息傳出，手機不僅要當相機，還要把顯微鏡的活兒也給搶了。不得不說，太逆天了。
根據美國商標和專利局近日公示的技術專利 PDF，華為公司獲得了一項手機顯微鏡技術專利，鏡頭與被拍攝物體的距離保持 0.5 毫米左右，可以放大 20-400 倍。
OPPO 此前曾在 Find X3 Pro 手機中引入了“顯微鏡”功能，可以實現 60 倍放大。華為公司于 2021 年提交了這項專利申請，提供了更豐富的顯微鏡應用場景。華為提交該專利期間仍處于疫情期間，在專利描述中特別介紹了識別拍攝對象細菌數量、提供衛生建議等等。

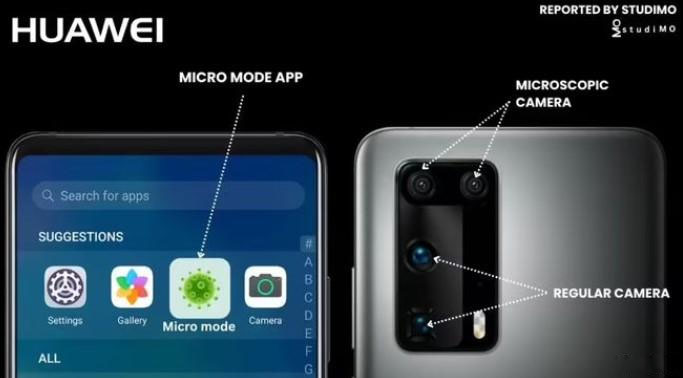

該專利原理如下：電子設備上配有 2 個基礎組件，一個是普通相機，而另一個是微距相機，該微距相機采用平場消色差微型物鏡，光學分辨率為 2.Math.m。
首先常規相機拍攝：該相機可識別物體的場景和類別，在示例中可以區分食物、手或餐桌。再使用微距相機（Microscopic Camera）進行微觀拍攝：接下來相機需要切換到顯微鏡模式，拍攝此前照片場景中的某個物體。顯微鏡模式的作用是揭示此前圖像中的微觀信息，可以顯示細菌的種類和數量情況，這種微觀視圖為了解物體的衛生狀況提供了寶貴的見解。之后設備會根據普通攝像頭的場景信息和顯微攝像頭的微觀信息進行綜合分析，此步驟對于準確確定物體的衛生狀況至關重要。
該技術可以通過文本、語音、振動或指示器等方式提供相關信息，詳細描述對象的衛生情況，并提供改進和適當?shù)男l(wèi)生措施建議等等。
手機顯微鏡技術的原理是將硬件電子設備配備了兩個關鍵組件：普通相機和微距相機。微距相機采用了平場消色差微型物鏡，光學分辨率達到了2.0μm。用戶可以先使用普通相機拍攝并識別物體的場景和類別，如食物、手或餐桌等。然后，利用微距相機進行微觀拍攝，揭示之前圖像中的微觀信息，包括細菌的種類和數量。最后，綜合分析普通相機和微距相機的信息，判斷物體的衛生狀況，并提供相關的衛生建議。
這項技術專利具有廣泛的應用場景。首先，它可以用于食品安全保障。用戶可以通過拍攝食物表面的微觀圖像，了解食物是否受到細菌污染，從而保證食品的安全和衛生。其次，該技術還可以確認廚房用具的清潔度。用戶可以通過拍攝廚具表面的微觀圖像，判斷是否存在污垢和細菌，進而采取相應的清潔措施。
此外，該技術還可以評估個人衛生狀況，包括手的清潔度。通過拍攝手部的微觀圖像，用戶可以了解手部是否清潔，并采取適當?shù)那鍧嵈胧４送?，該技術還可以用于確認餐桌、兒童玩具以及寵物生活空間的清潔度，幫助用戶維護良好的衛生環境。
總的來說，華為手機的手機顯微鏡技術專利的獲得為用戶提供了一種新的工具和可能性，可以通過手機來進行微觀觀察和衛生檢測。這項技術的應用場景廣泛。隨著手機顯微鏡技術的不斷發展，我們可以期待更多創新的應用和功能的出現，為用戶提供更好的體驗和服務。
想象一下，把智能手機指向你在食品柜后面發現的一種咸零食，然后立刻知道它的成分是否變質了。一種叫做光譜儀的設備可以根據一種獨特吸收和發射光的“指紋”來檢測危險化學物質。但這些分光儀器長期以來體積龐大、價格昂貴，無法在實驗室之外使用。直到現在，威斯康辛-麥迪遜大學的工程師們已經開發出一種光譜儀，這種光譜儀非常小而且簡單，它可以在不犧牲精確度的前提下與典型手機的攝像頭集成。
制造該設備的電氣工程師團隊成員之一朱旺說：這是一個緊湊的單鏡頭光譜儀，具有高分辨率和低制造成本。其研究成功發表在《自然通訊》(Nature Communications上。設備還具有一種稱為高光譜成像的先進功能，它可以收集圖像中每個像素的信息，以便在復雜的背景下識別材料或探測特定物體。
例如，高光譜傳感可以用來探測巖石表面中有價值礦物的礦層，或在植被高度密集的地區識別特定植物。每一種元素的光譜指紋都包含獨特光發射或吸收波長。而光譜儀感知光的能力使研究人員能夠做任何事情，從分析未知化合物的組成到揭示遙遠恒星的組成。
光譜儀通常依靠棱鏡或光柵將物體發出的光分裂成不同波段——每一波段對應不同波長。相機的光電探測器可以捕捉并分析這些波段；例如，鈉元素光譜指紋由兩個波長分別為589和590納米的波段組成。人眼看到590納米波長的光呈橙黃色。較短的波長對應藍色和紫色，而較長的波長呈現紅色。陽光包含了一道完整的彩虹，我們看到它是白色的。為了解決不同顏色混合光之間的差異，光譜儀通常必須相對較大，光的傳播和分離需要較長的路徑長度。然而，研究小組制造了微型光譜儀，每邊只有200微米。
足夠精密，可以直接放在典型數碼相機的傳感器上。這種小尺寸是可能的，因?yàn)檠芯咳藛T將設備基于特殊設計的材料，這種材料能迫使入射光在到達傳感器之前來回反射幾次。這些內部反射延長了光在不增加體積的情況下傳播路徑，提高了設備的分辨率。這些設備還進行了高光譜成像，從疊加投影快照中分辨出兩幅不同的圖像(數字5和9)，疊加投影將這兩幅圖像組合成肉眼無法分辨的東西?，F(xiàn)在，研究小組希望提高該設備的光譜分辨率，以及它捕捉到圖像的清晰度和清晰度，這些改進可能為進一步增強傳感器鋪平道路。
來源：賢集網
